羽黒山TTL中継所・上河内デジタルテレビ中継所(栃木県)

上河内デジタルテレビ中継所 2016年6月中旬

上河内デジタルテレビ中継局(栃木県)を訪問しましたので簡単にレポートします。

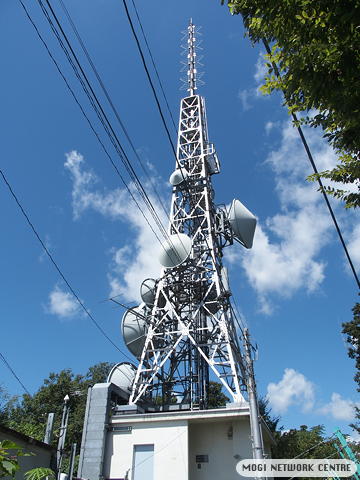

全景です。NHK-FM(宇都宮)の基幹送信所に併設されています。パラボラアンテナの数の多さには圧巻。

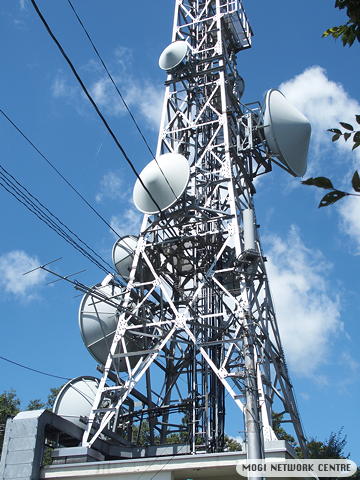

手前向けのプレートパラボラは下記のように推測しています。

  • 鉄塔上部 手前向け:NHK宇都宮放送局送り(FPU映像伝送)
  • 鉄塔中央部 右向け:馬頭向けデジタルTTL(NHK・とちぎテレビ・東京民放5社)
  • 鉄塔中央部 手前向け:NHK宇都宮放送局からのSTL受信(NHK-FM)

なお、馬頭向けアンテナの下にある筒状のアンテナは、非常用デジタル空中線とのことです。NHK用と思われます。

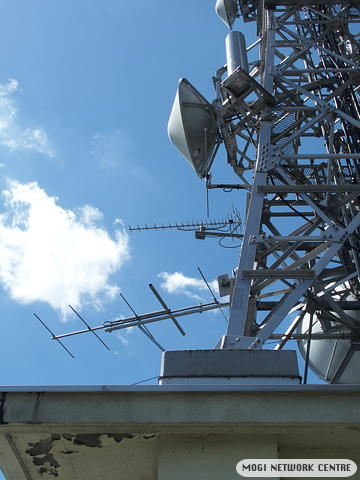

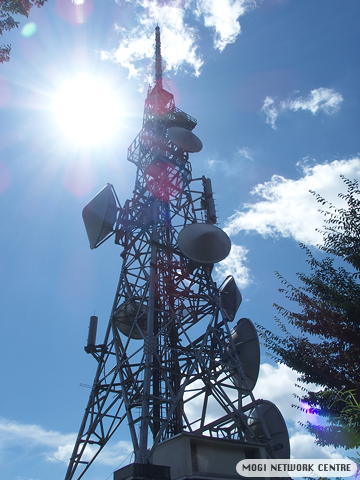

裏側から撮影してみました。鉄塔上部から下記のように推測しています。

  • 自動追尾FPU受信アンテナ
  • 正面向け:矢板受けデジタルTTL(NHK・とちぎテレビ・東京民放5社)
  • 右方向:送信アンテナ(詳細は後述)
  • 正面向け:那須FPU受信基地局受け
  • 右向け:今市向けデジタルTTL(NHK・とちぎテレビ・東京民放5社)
  • 右向け:日光清滝向けデジタルTTL(NHK・とちぎテレビ・東京民放5社)
  • 右向け:中禅寺湖向けデジタルTTL(NHK・とちぎテレビ・東京民放5社)

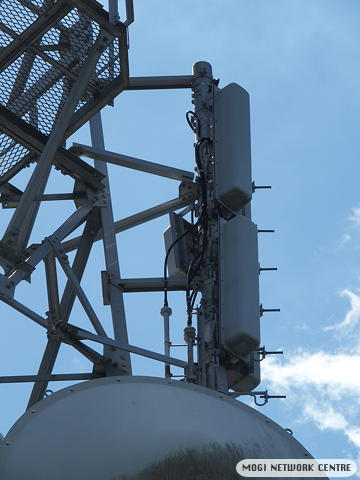

送信アンテナを拡大してみました

  • 双ループ2段2面+1段1面(NHK・とちぎテレビ・東京民放5社)

1段1面のアンテナは少し分りにくいですが、小型のアンテナです。

【2017年12月修正】これまでの調査の結果を踏まえて全面的に修正しました。

羽黒山TTL中継所 2008年7月中旬

羽黒山TTL中継局(栃木県)を訪問しましたので簡単にレポートします。

全景です。もともとはNHK-FM(宇都宮)の栃木県の基幹送信所です。なお、以前はNHKのテレビ中継放送所も併設してましたが、廃局となりました。

アンテナ部を拡大してみました。こちらは、NHK-FMの送信アンテナ(スーパーターンスタイル4段)です。

プレートパラボラアンテナ群を拡大してみました。

  • 正面上段:NHK-FMのNHK宇都宮放送局からのSTL受信用
  • 正面下段:FPU(NHK宇都宮放送局向け)
  • 左奥向け:今市向けデジタルTTL
  • 右側向け:馬頭向けデジタルTTL
  • 奥側向け:矢板からのデジタルTTL受け

他にも右側向けアンテナの左上に今市方面を向いたFPU、画像左下にはNHK-FM東京受け5素子アンテナ、画像右下には衛星携帯電話のアンテナが確認できました。
