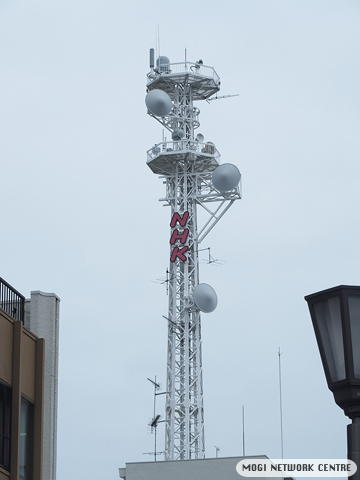

水戸放送局屋上鉄塔です。

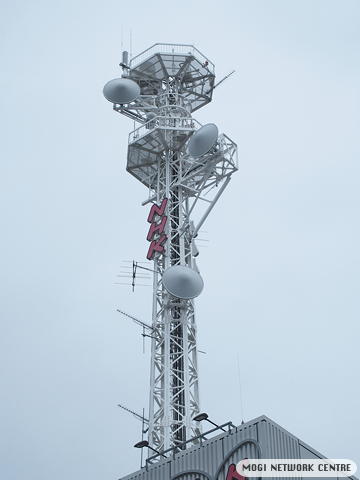

近づいてみました。ロボットカメラやSTL、非常用送信、業務連絡用、TV・FMモニタリング用、FPUなど、いろいろなアンテナが見えます。

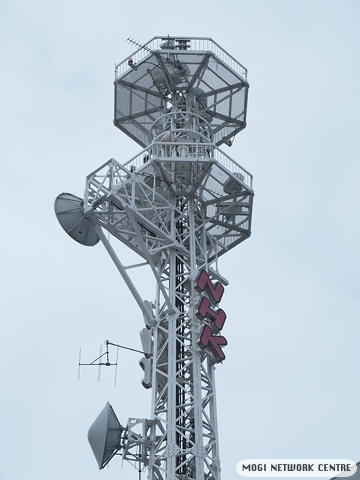

アップしてみました。パラボラアンテナは下記のように推測しています。

• 上段正面向け：加波山FM放送所送りSTL（NHK-FM水戸）
• 中段左向け：水戸デジタルテレビ送信所送りSTL（NHK総合・水戸）
• 下段正面向け：調査中（NHK筑波無線中継所向け？）

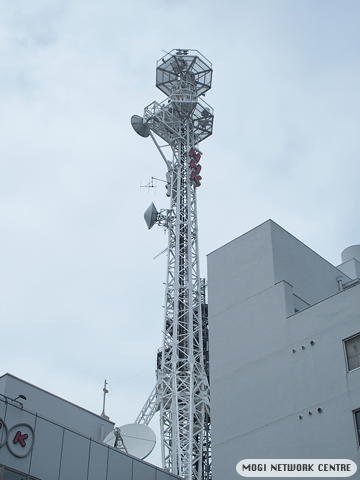

別角度から鉄塔を撮影してみました。

アップしてみました。

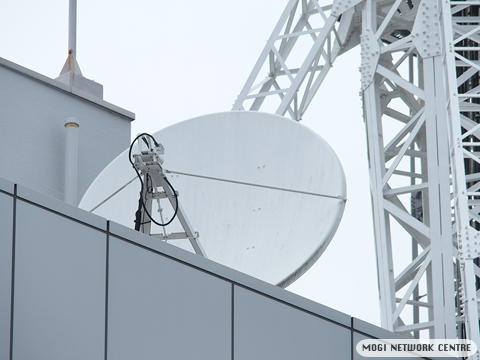

こちらは衛星向けアンテナです。東経144度スーパーバードC2号向け（NHK-SNG）と推測しています。

日本放送協会 水戸放送局。

地震報道の際によく登場する、NHK水戸放送局近くにある「水戸芸術館」のシンボルタワーです。

水戸放送局屋上鉄塔の頭頂部です。大きなおわん型のアンテナが、加波山FM送信所向けのSTLアンテナ。その下の段のアンテナが水戸デジタル送信所向けのNHKデジタル水戸総合のSTLアンテナだと思われます。他、FPU受信用のアンテナも見えます。

鉄塔の中央部分です。FM・VHF・UHFのアンテナが多数あります。

こちらは衛星受信用アンテナです。NHK水戸と書かれたのはスーパーバードB号?受け（防災行政無線関係）、右側にあるのはJCSAT-1B号受け（NHK-SNG）だと推測しています。
